नऊ उपकेंद्र. एक संपूर्ण बदल.

झिकाई इलेक्ट्रिकने काशगर, शिनजियांगमधील नऊ अमेरिकन-शैलीतील सबस्टेशनमध्ये कॅपेसिटर बदलणे पूर्ण केले

काशगरच्या विंडब्लोन पोचमध्ये, नऊ अमेरिकन-शैलीतील सबस्टेशनने नुकतेच त्यांचे कॅपेसिटर नुकसान भरपाई युनिट बदलले आहेत - जुने कॅपेसिटर बाहेर, नवीन बँका, फेज चेक आणि स्विचिंग चाचण्या केल्या. कागदावर ते सरळ काम दिसते. पुढील दशकात त्या युनिट्स कसे वागतात हे प्रत्यक्षात काय ठरवते, तथापि, आपण छायाचित्रात पाहू शकत नाही.

1. एका दृष्टीक्षेपात प्रकल्प

2. कॅपेसिटर चेंज आउट का काळजी घेण्यास पात्र आहे

कमी-व्होल्टेज वितरण प्रणालीमध्ये कॅपेसिटर बँक हा एक शांत घटक आहे जो कोणीही लक्षात घेत नाही — जोपर्यंत तो अयशस्वी होत नाही आणि नंतर संपूर्ण विभाग प्रभावित होतो. त्याचे कार्य प्रतिक्रियात्मक शक्ती भरपाई आहे. ते बरोबर मिळवा आणि पॉवर फॅक्टर स्थिर राहील, लाइन करंट कमी होईल आणि प्रभावी ट्रान्सफॉर्मर क्षमता मोकळी होईल. ते चुकीचे समजा आणि तोटा वाढतो, व्होल्टेजमध्ये चढ-उतार होतात आणि पॉवर-फॅक्टर पेनल्टी चार्जेस वाढू लागतात.

त्यामुळेच कॅपेसिटर बदलणे कधीही साधे-से-सारखे स्वॅप नसते. वर्षानुवर्षे सेवेत असलेले कॅपेसिटर कॅपॅसिटन्स गमावतात, फुगवतात आणि अंतर्गतरित्या खराब होतात. स्विचिंग कोऑर्डिनेशन, सिरीज रिॲक्टर मॅचिंग आणि कॅबिनेट वायरिंग आणि लेबलिंगचा पत्ता न लावता नवीन युनिट्स परत त्याच पोझिशन्समध्ये सोडल्यास, पुढील अपयश फक्त वेळेची बाब आहे.

कॅपेसिटर चेंजआउट ही सिस्टीम रीसेट करण्याची संधी आहे — नुकसान भरपाई क्षमता पुनर्संचयित करणे, विश्वासार्हता आणि सेवाक्षमता त्यांच्या डिझाइन केलेल्या स्थितीत एकाच पासमध्ये स्विच करणे.

3. साइटवर: प्रत्येक युनिट उघडले आणि तपासले

बाहेरच्या जागेवर पसरलेले नऊ युनिट म्हणजे विखुरलेले कामाचे मोर्चे आणि एक घट्ट खिडकी. नोकरीपासून हा फील्ड रेकॉर्ड आहे.

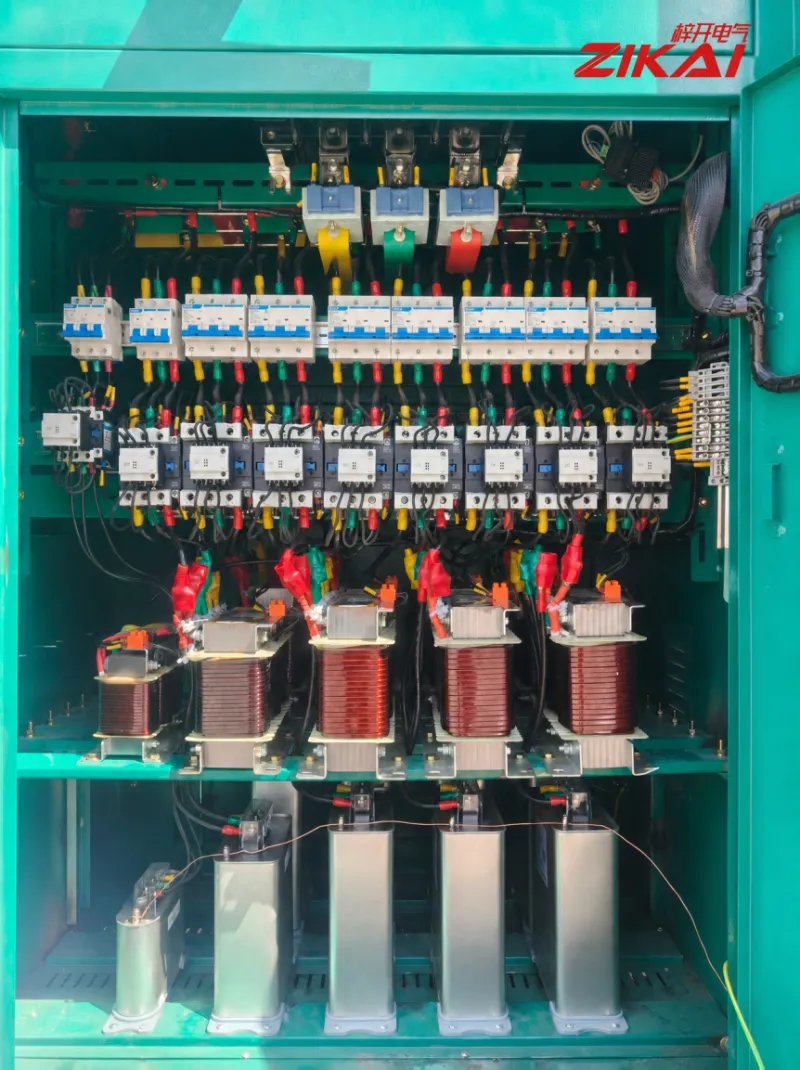

आकृती 01 कॅपेसिटर नुकसान भरपाई कॅबिनेटच्या आत. वरपासून खालपर्यंत: शाखा संरक्षणासाठी लघु सर्किट ब्रेकर्स, स्विचिंग कॉन्टॅक्टर्स, सीरिज रिॲक्टर्स आणि तळाशी कमी-व्होल्टेज समांतर कॅपेसिटर बँक. बसबार आणि आउटगोइंग कंडक्टर हे फेज-कोड केलेले पिवळे, हिरवे आणि लाल असतात, प्रत्येक सर्किटवर वायर-नंबर स्लीव्ह आणि टर्मिनेशनवर इन्सुलेशन बूट असतात - तपासणी किंवा दोष नंतर किती वेगाने शोधला जाऊ शकतो हे थेट निर्धारित करणारे तपशील.

आकृती 02 सबस्टेशनच्या लो-व्होल्टेज कंपार्टमेंटच्या आत. मोल्डेड-केस सर्किट ब्रेकर्स, मीटर आणि इंडिकेटर दिवे एकत्रितपणे एकत्र केले जातात, उजवीकडे कॅपेसिटर कॉम्पेन्सेशन सर्किट्स असतात. दरवाजे उघडे असताना घटक कसे तयार केले जातात हे एक युनिटची देखभाल करणे सोपे आहे की नाही हे स्पष्ट दृश्य आहे.

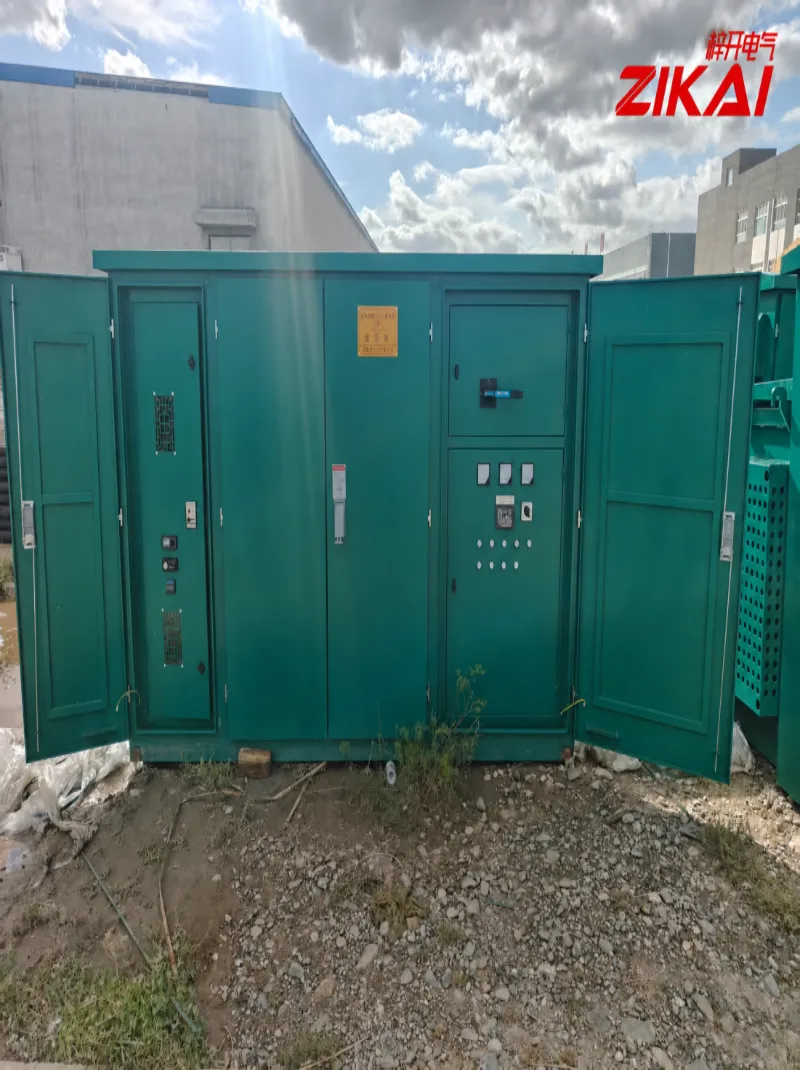

आकृती 03  बाहेरील सबस्टेशनच्या लो-व्होल्टेज कंपार्टमेंटचा बाह्य भाग. पिवळ्या "कमी व्होल्टेज रूम / केवळ अधिकृत कर्मचारी" चेतावणी चिन्हे अखंड आणि सुवाच्य आहेत - साइटवरील सुरक्षिततेसाठी आधारभूत आवश्यकता आणि हस्तांतरित तपासणीसाठी अनिवार्य आयटम.

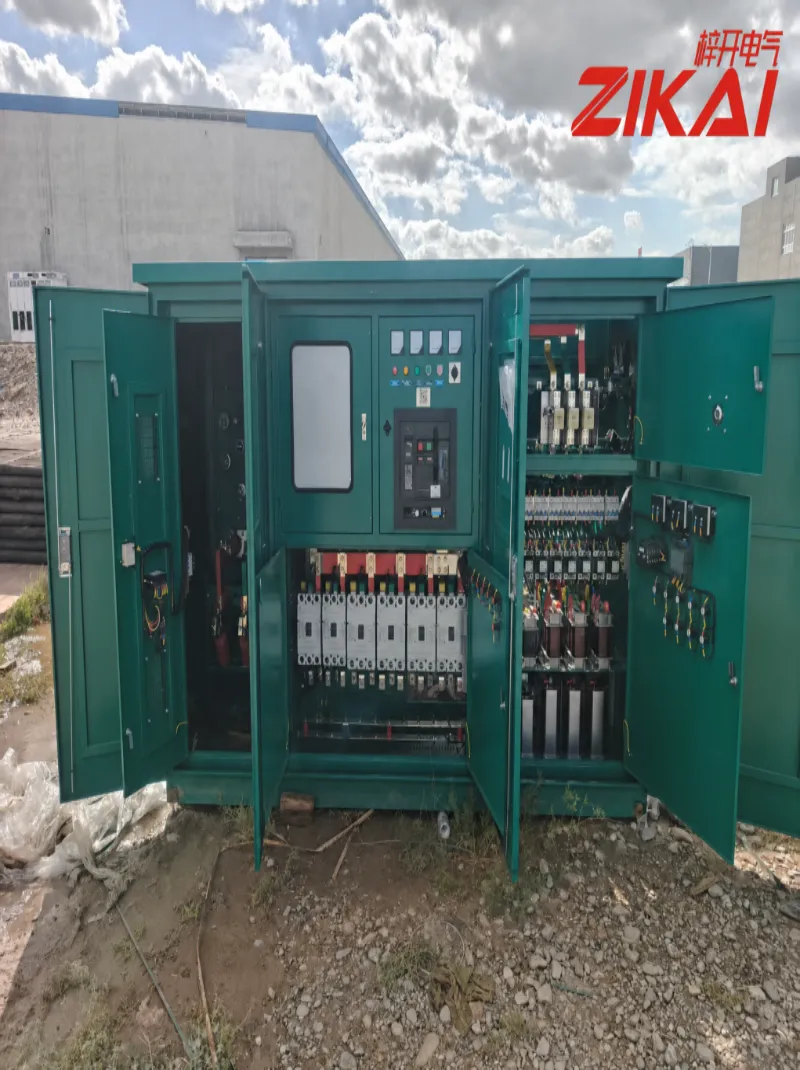

आकृती 04  उच्च व्होल्टेज, लो-व्होल्टेज आणि कॅपेसिटर नुकसान भरपाईचे कंपार्टमेंट शेजारी शेजारी. कॅपेसिटर नुकसान भरपाई कंपार्टमेंट हे काम यावर केंद्रित आहे. एकदा आउटडोअर बेसवर एन्क्लोजर ठेवल्यानंतर, सीलिंग, वेंटिलेशन आणि ग्राउंडिंग सातत्य देखील युनिटद्वारे निश्चित केले जाणे आवश्यक आहे.

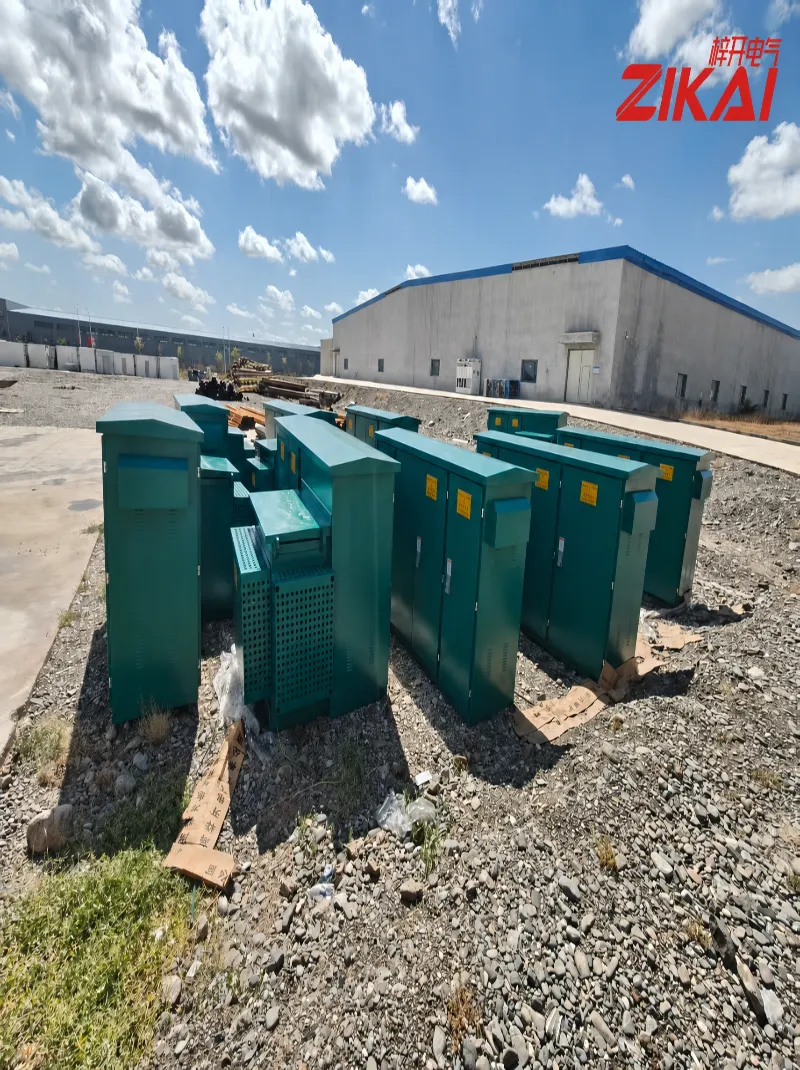

आकृती 05  उपकरणे साइटवर वितरित केली गेली आणि स्थापनेसाठी तयार केली गेली. बाहेरचे काम म्हणजे हवामान, वाऱ्याने उडणारी वाळू आणि साइटच्या परिस्थितीशी स्पर्धा करणे — कामाचा क्रम किती घट्टपणे शेड्यूल केला जातो हे अनेकदा वितरणाचा वेग ठरवते.

4. तीन तपशिलांवर आम्ही तडजोड करत नाही

1. जोपर्यंत स्विचिंग सर्किट तपासले जात नाही तोपर्यंत कॅपेसिटर "इन" होत नाही

कॅपेसिटर सर्किट्स सामान्यत: मालिका अणुभट्ट्यांसह एकत्रितपणे कार्य करतात, जे हार्मोनिक प्रवर्धक ओलसर करतात आणि स्विचिंगच्या वेळी प्रवाहाचा प्रवाह मर्यादित करतात. रिॲक्टर आणि कॉन्टॅक्टरच्या स्थितीकडे जर बदली करताना दुर्लक्ष केले गेले तर, अगदी नवीन कॅपेसिटर बँक ज्यासाठी तयार केली गेली होती त्यापेक्षा जास्त आत प्रवेश करू शकते.

2. कॅबिनेट कारागिरी आजपासून दहा वर्षांच्या देखभालीचा खर्च ठरवते

फेज कलर कोडिंग, वायर-नंबर स्लीव्हज, टर्मिनल इन्सुलेशन बूट, हार्नेस बंडलिंग, बसबार फास्टनिंग आणि टॉर्क — हे असे भाग आहेत जे स्वीकृती छायाचित्रात अविस्मरणीय दिसतात आणि एक दशकानंतर तंत्रज्ञ यावर अवलंबून असेल. योग्य रीतीने केले, दहा मिनिटांत दोष शोधला जाऊ शकतो. निष्काळजीपणे केले तर पूर्ण दिवस लागू शकतो.

3. नऊ युनिट्स, एक मानक

घटक लेआउट, फेज डेफिनेशन आणि लेबलिंग एकाच साइटवर युनिटपेक्षा युनिटमध्ये भिन्न असल्यास, देखभाल अंदाज बनते. आम्ही सर्व नऊ युनिट्समध्ये एकच कार्य मानक आणि लेबलिंग कन्व्हेन्शन लागू केले आणि साइटवर फोटोग्राफिक रेकॉर्ड ठेवले, त्यामुळे उपकरणे सुपूर्द केल्याच्या दिवसापासून शोधता येतील.

5. ग्राहकाला काय मिळते

• भरपाई पुनर्संचयित — प्रतिक्रियात्मक भरपाई सामान्य स्तरावर परत आली आहे, पॉवर फॅक्टर आणि व्होल्टेज गुणवत्ता सुधारते, लाइन तोटे कमी करण्यास आणि ट्रान्सफॉर्मरवरील भार कमी करण्यास मदत करते.

• अधिक विश्वासार्ह स्विचिंग — कॅपेसिटर, रिॲक्टर्स आणि कॉन्टॅक्टर्स यांच्यातील संबंध पुन्हा स्थापित केला जातो, ज्यामुळे असामान्य स्विचिंगमुळे दुय्यम नुकसान होण्याचा धोका कमी होतो.

• सोपी देखभाल — एक सुसंगत फेज-रंग आणि वायर-नंबर योजना तपासणी, दोष स्थान आणि स्पेअर-पार्ट बदलणे जलद करते.

• एक दस्तऐवजीकरण प्रक्रिया — मुख्य टप्पे छायाचित्रित आणि संग्रहित केले जातात, भविष्यातील सर्व्हिसिंग किंवा सिस्टम विस्तारासाठी तयार केले जातात.

6. झिकाई इलेक्ट्रिक बद्दल

Zikai इलेक्ट्रिक (ZIKAI) सबस्टेशन्स आणि कॅपेसिटर नुकसान भरपाई उपकरणांपासून संबंधित वितरण आणि केबल-जंक्शन उपकरणांपर्यंत - पूर्ण पॉवर उपकरण पॅकेजेस तयार करते, रेट्रोफिट करते आणि सेवा देते. आमचे कार्य ठोस आहे: वास्तविक ऑपरेटिंग परिस्थितीत उपकरणे स्थिर, सेवायोग्य आणि समस्यामुक्त करा.

त्या मार्गावर काशगर हा एक थांबा आहे. दमट किनारपट्टीच्या ठिकाणांपासून ते वायव्येकडे वाऱ्याने वाहणाऱ्या वायव्येपर्यंत तापमानाच्या विस्तृत बदलांसह, उपकरणे प्रयोगशाळेच्या परिस्थितीत कधीही चालत नाहीत — म्हणूनच आम्ही प्रत्येक टर्मिनेशन आणि प्रत्येक लेबल योग्य असण्याचा आग्रह धरतो.
