शेंडॉन्ग होंगझिताई न्यू एनर्जी टेक्नॉलॉजी, झिंटाई येथे कार्यान्वित पूर्ण

1. चालू करणे पूर्ण

शेंडॉन्गच्या झिंटाई येथील शेंडॉन्ग हॉन्ग्झिताई न्यू एनर्जी टेक्नॉलॉजी कंपनी लिमिटेड मधील स्विचगियरची स्थापना पूर्ण झाली आहे.

कमिशनिंग ही अशी अवस्था आहे जिथे उपकरणे इन्स्टॉलेशन होण्याचे थांबते आणि एक कार्यरत प्रणाली बनणे सुरू होते. प्रत्येक सर्किट त्याच्या ड्रॉईंगमध्ये शोधले जाते, प्रत्येक संरक्षण उपकरण सेट केले जाते आणि सिद्ध केले जाते आणि प्रत्येक इंटरलॉक, सिग्नल आणि संकेत त्यामागील उपकरणांबद्दल सत्य सांगण्यासाठी पुष्टी केली जाते.

जेव्हा हे सर्व केले जाते तेव्हाच या छायाचित्रांमधील खोली कॅबिनेटच्या रांगेऐवजी सबस्टेशन बनते.

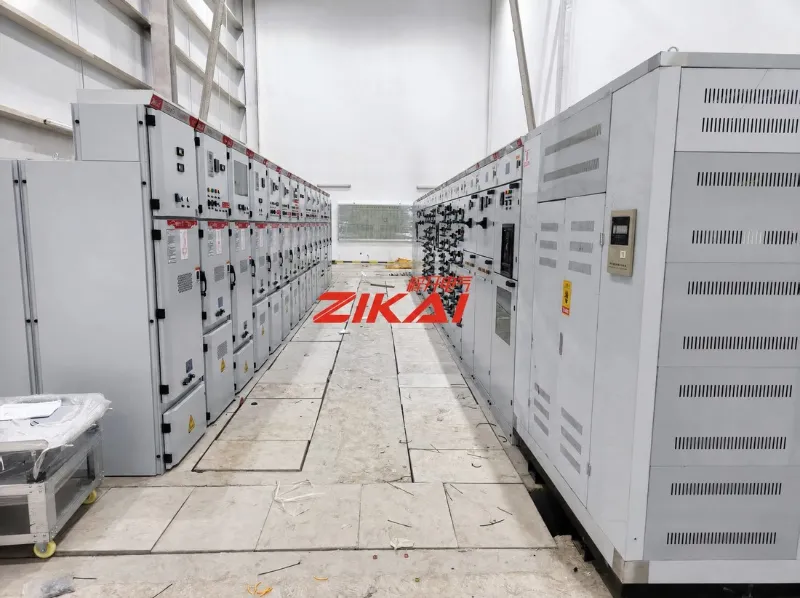

आकृती 01  झिनताई साइटवर मध्यम-व्होल्टेज स्विचगियर रूम, ज्यामध्ये KYN28A-12 पॅनेल दोन ओळींमध्ये एकमेकांच्या समोरासमोर बसवलेले आहेत.

2. काय स्थापित केले: KYN28A-12 मेटल-क्लड स्विचगियर

मुख्य उपकरणे KYN28A-12 मेटल-क्लड काढता येण्याजोग्या स्विचगियर आहेत: इनडोअर, तीन-फेज, 50 Hz, सिंगल-बसबार आणि सिंगल-बसबार विभागीय प्रणालीसाठी 3.6 kV ते 12 kV पर्यंत तयार केलेले.

त्याचे कार्य विद्युत उर्जा प्राप्त करणे आणि त्याचे वितरण करणे आणि त्यास जोडलेल्या सर्किट्सचे नियंत्रण, संरक्षण आणि निरीक्षण करणे हे आहे - ज्यामुळे येणारा पुरवठा, आउटगोइंग फीडर, मीटरिंग आणि संरक्षण सर्व एकाच खोलीत भेटतात.

मांडणी पॅनेलच्या आघाड्यांवर सुवाच्य आहे. रनच्या प्रमुखामध्ये पहिल्या बसबार विभागासाठी इनकमिंग आयसोलेशन पॅनेल आणि दुसऱ्यासाठी इनकमिंग पॅनेल असते, त्यानंतर पुढील भागावर 630 A रेटिंग असलेले सर्किट-ब्रेकर पॅनेल असतात.

QR-कोडेड आयडेंटिफिकेशन, सिंगल-लाइन डायग्राम आणि सुरक्षितता इशारे सोबत - प्रत्येक पॅनेल क्रमांकाने — G01, G02 आणि पुढे — ओळखले जाते.

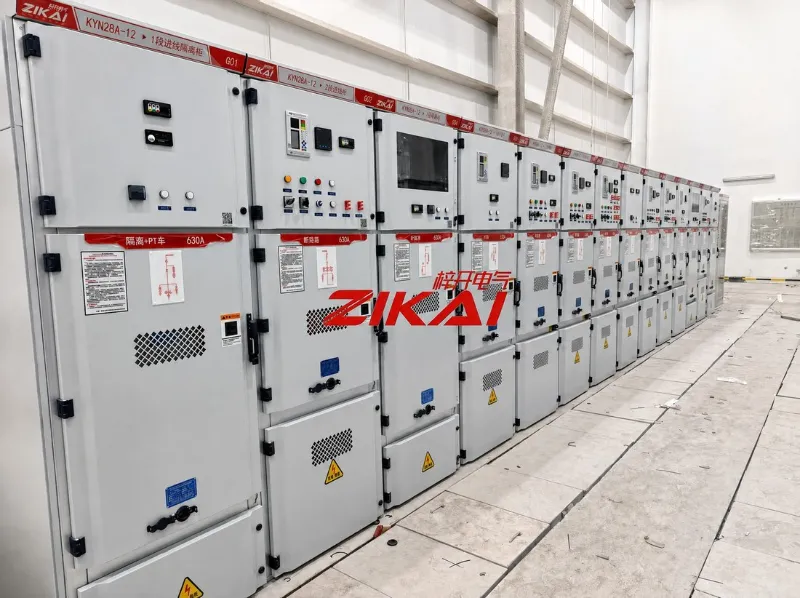

आकृती 02 KYN28A-12 पटल. पॅनेल क्रमांकन, सर्किट नावे, 630 A रेटिंग, सिंगल-लाइन डायग्राम आणि आघाडीवर QR-कोडेड ओळख.

3. डीसी बॅटरी स्क्रीन

स्विचगियरच्या बाजूला DC बॅटरी स्क्रीन बसते. हा स्टँडबाय स्त्रोत आहे जो मुख्य पुरवठा नसताना संरक्षण, नियंत्रण आणि संकेत जिवंत ठेवतो — ज्या क्षणी त्या सर्किट्सला सर्वात जास्त महत्त्व असते.

स्क्रीन चार्जिंग आणि डिस्ट्रिब्युशन सेक्शनला बॅटरी बँकसह एकत्र करते, त्यामुळे संपूर्ण डीसी सिस्टमची एकाच ठिकाणी तपासणी केली जाऊ शकते. छायाचित्रांमध्ये बॅटरीची स्ट्रिंग आणि इंस्ट्रुमेंटेड फ्रंट पॅनल एकाच आवारात बसतात.

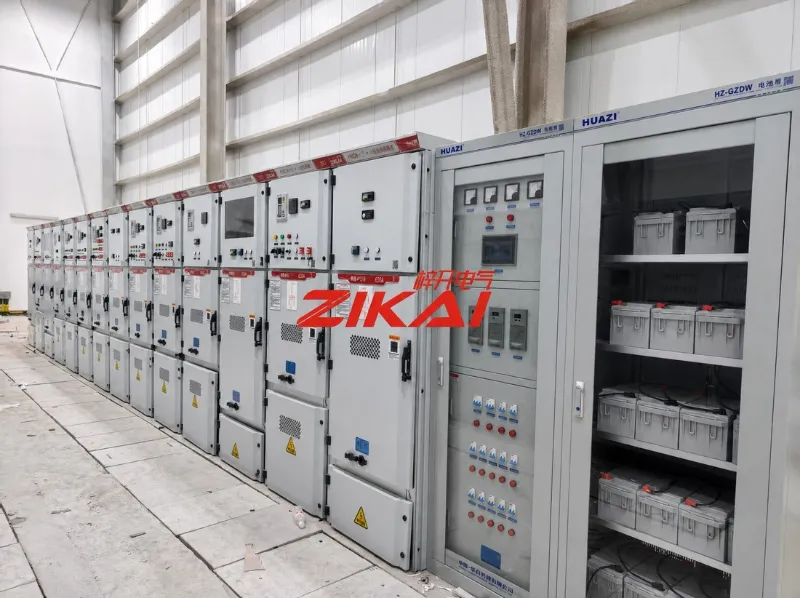

आकृती 03  डीसी बॅटरी स्क्रीन, इंस्ट्रुमेंटेड फ्रंट पॅनल आणि बॅटरी बँक त्याच एनक्लोजरमध्ये ठेवलेली आहे.

4. "कमिशनिंग पूर्ण" म्हणजे काय

कमिशनिंग साइन-ऑफ म्हणजे केलेल्या गोष्टींची यादी. आमचे असे वाचले आहे:

• प्रत्येक सर्किट ट्रेस केलेले आणि रेखांकनांच्या विरूद्ध, पॅनेलद्वारे पॅनेलद्वारे पुष्टी केलेले

• संरक्षण सेटिंग्ज डिझाइन केल्याप्रमाणे लागू केल्या आहेत आणि ऑपरेट करण्यासाठी सिद्ध केल्या आहेत

• काढता येण्याजोगे ट्रक धावताना संरेखन आणि अदलाबदलीसाठी तपासले

• इंटरलॉक आणि सेफ्टी शटरची पडताळणी केली आहे, त्यामुळे कोणतेही पॅनल क्रमशः चालवले जाऊ शकत नाही

• संकेत, मीटरिंग आणि अलार्म सिग्नल साइटवरील परिस्थितींनुसार पुष्टी केली

• ऊर्जापूर्वी इन्सुलेशन आणि डायलेक्ट्रिक चाचण्या उत्तीर्ण झाल्या

• लेबलिंग, आकृत्या आणि प्रत्यक्ष साइट करारात आणली

छायाचित्रात यापैकी काहीही दिसत नाही. हे सर्व ठरवते की खोली रेखांकनानुसार वागेल की नाही.

5. साइट रेकॉर्ड

एकाच रनची दोन दृश्ये: स्विचगियर लाइनची संपूर्ण लांबी आणि पंक्तींमधील ऑपरेटिंग आयल. मजल्यावरील खुणा, प्रवेश मंजूरी आणि प्रत्येक पॅनेलची त्याच्या संख्येच्या विरूद्ध स्थिती या टप्प्यावर तपासल्या जाणाऱ्या गोष्टींचा एक भाग आहे.

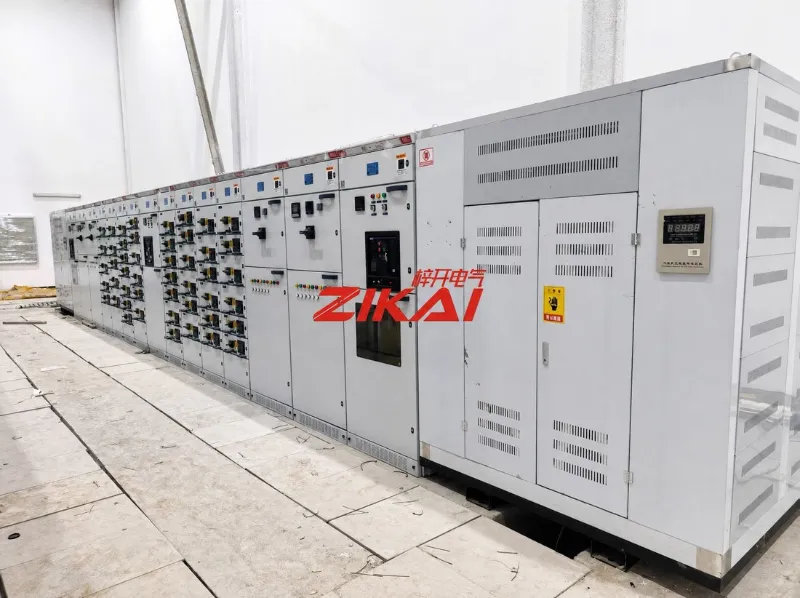

आकृती 04  स्विचगियर लाइन त्याच्या लांबीच्या बाजूने दिसत आहे, ज्यामध्ये पॅनेल फ्रंट्स, प्रोटेक्शन डिव्हाइसेस आणि इंस्ट्रुमेंट पॅनेल अनुक्रमात आहेत.

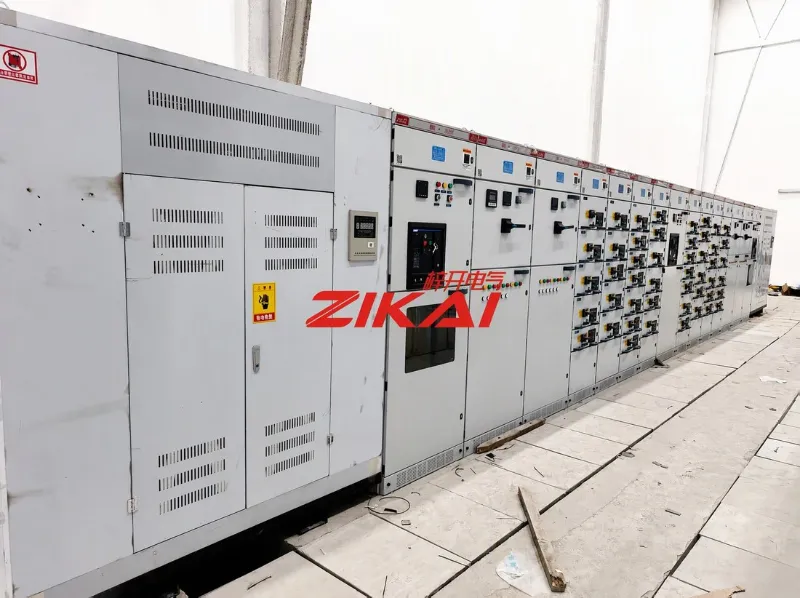

आकृती 05 ऑपरेटिंग मार्ग. पॅनल फ्रंट, रेटिंग आणि सुरक्षा चेतावणी, प्रवेश मंजुरीसह रन दरम्यान स्पष्ट ठेवले.

6. झिकाई इलेक्ट्रिक बद्दल

Shanghai Zikai Electric Co., Ltd. (ZIKAI) पॉवर इक्विपमेंट पॅकेजेस तयार करते, रेट्रोफिट्स आणि सेवा पूर्ण करते: मध्यम-व्होल्टेज स्विचगियर, कमी-व्होल्टेज वितरण असेंब्ली, बॉक्स-प्रकारचे सबस्टेशन, पोल-माउंट केलेले आणि आउटडोअर व्हॅक्यूम सर्किट ब्रेकर्स, कॅपेसिटर नुकसानभरपाई वितरण उपकरणे आणि संबंधित.

इन्स्टॉलेशन आणि कमिशनिंगद्वारे उपकरणांच्या पुरवठ्यातून प्रकल्प वितरित केले जातात.
